Media90.id – Fungsi voltmeter menjadi salah satu pengetahuan dasar yang penting dipahami, terutama bagi mereka yang berkaitan dengan sistem kelistrikan, baik dalam bidang otomotif, elektronik, maupun industri.
Voltmeter merupakan alat ukur yang digunakan untuk mengetahui besarnya tegangan atau beda potensial listrik pada suatu rangkaian. Dengan alat ini, pengguna dapat memastikan apakah tegangan yang dihasilkan sebuah sumber listrik masih berada dalam kondisi normal.
Dalam dunia otomotif, voltmeter kerap digunakan untuk memeriksa kondisi aki, alternator, hingga sistem pengisian kendaraan. Sementara pada perangkat elektronik, alat ini dapat membantu teknisi menemukan sumber masalah ketika terjadi gangguan kelistrikan.
Meski memiliki bentuk dan penggunaan yang relatif sederhana, fungsi voltmeter cukup luas. Memahami cara kerja, jenis, hingga cara penggunaannya dapat membantu proses pemeriksaan sistem kelistrikan menjadi lebih mudah dan akurat.
Fungsi Voltmeter Adalah Mengukur Tegangan Listrik
Fungsi utama voltmeter adalah mengukur beda potensial atau tegangan listrik yang terdapat di antara dua titik dalam suatu rangkaian.
Tegangan dapat dipahami sebagai gaya yang mendorong arus listrik untuk mengalir dari satu titik ke titik lainnya. Melalui voltmeter, pengguna bisa mengetahui apakah tegangan yang dihasilkan sumber listrik masih sesuai dengan kebutuhan sistem.
Informasi tersebut penting karena tegangan yang terlalu rendah maupun terlalu tinggi dapat memengaruhi kinerja bahkan berpotensi merusak komponen listrik.
Dalam penggunaannya, voltmeter dipasang secara paralel dengan komponen atau bagian rangkaian yang ingin diukur. Cara tersebut memungkinkan alat membaca perbedaan potensial tanpa mengganggu aliran arus pada rangkaian secara signifikan.
Karena itu, voltmeter menjadi salah satu alat yang banyak digunakan untuk proses diagnosis, perawatan, dan perbaikan sistem kelistrikan.
Cara Kerja Voltmeter
Untuk memahami fungsi voltmeter secara lebih mendalam, penting pula mengetahui cara kerja alat tersebut.
Secara sederhana, voltmeter bekerja dengan mendeteksi perbedaan potensial listrik antara dua titik dalam sebuah rangkaian. Ketika probe atau kabel pengukur ditempatkan pada dua titik yang berbeda, alat akan membaca besarnya tegangan di antara keduanya.
Hasil pengukuran kemudian ditampilkan melalui jarum penunjuk pada voltmeter analog atau angka pada layar untuk jenis digital.
Voltmeter modern umumnya mampu memberikan hasil pengukuran dengan cepat dan akurat. Beberapa alat bahkan telah dilengkapi berbagai fungsi tambahan, seperti pengukuran resistansi dan arus listrik.
Fitur yang semakin beragam membuat alat ukur kelistrikan menjadi lebih praktis digunakan, baik oleh teknisi profesional maupun pengguna yang ingin melakukan pemeriksaan sederhana.
Jenis-Jenis Voltmeter
Voltmeter Analog
Voltmeter analog merupakan jenis voltmeter yang menggunakan jarum penunjuk dan skala angka untuk menampilkan hasil pengukuran.
Walaupun penggunaannya mulai banyak tergantikan oleh perangkat digital, voltmeter analog masih dapat ditemukan dalam sejumlah aplikasi tertentu. Pergerakan jarum memungkinkan pengguna mengamati perubahan tegangan secara langsung.
Perangkat ini juga memiliki konstruksi yang relatif sederhana sehingga masih digunakan dalam kondisi tertentu.
Voltmeter Digital
Voltmeter digital menjadi salah satu jenis yang paling banyak digunakan saat ini. Hasil pengukuran ditampilkan dalam bentuk angka pada layar sehingga lebih mudah dibaca.
Jenis ini menawarkan tingkat akurasi yang baik dan dapat mengurangi kesalahan pembacaan dibandingkan voltmeter analog.
Dalam bidang otomotif maupun elektronik, voltmeter digital sering menjadi salah satu alat standar untuk melakukan pemeriksaan berbagai komponen kelistrikan.
Voltmeter Panel
Voltmeter panel biasanya dipasang secara permanen pada perangkat, mesin, atau sistem kelistrikan tertentu.
Fungsinya adalah memantau kondisi tegangan secara terus-menerus. Pengguna cukup melihat tampilan pada panel untuk mengetahui apakah tegangan sistem masih berada dalam rentang yang aman.
Jenis ini banyak digunakan pada perangkat yang membutuhkan pemantauan kelistrikan secara berkelanjutan.
Fungsi Voltmeter dalam Dunia Otomotif
Pada kendaraan modern, fungsi voltmeter sangat penting untuk memastikan sistem kelistrikan bekerja sebagaimana mestinya.

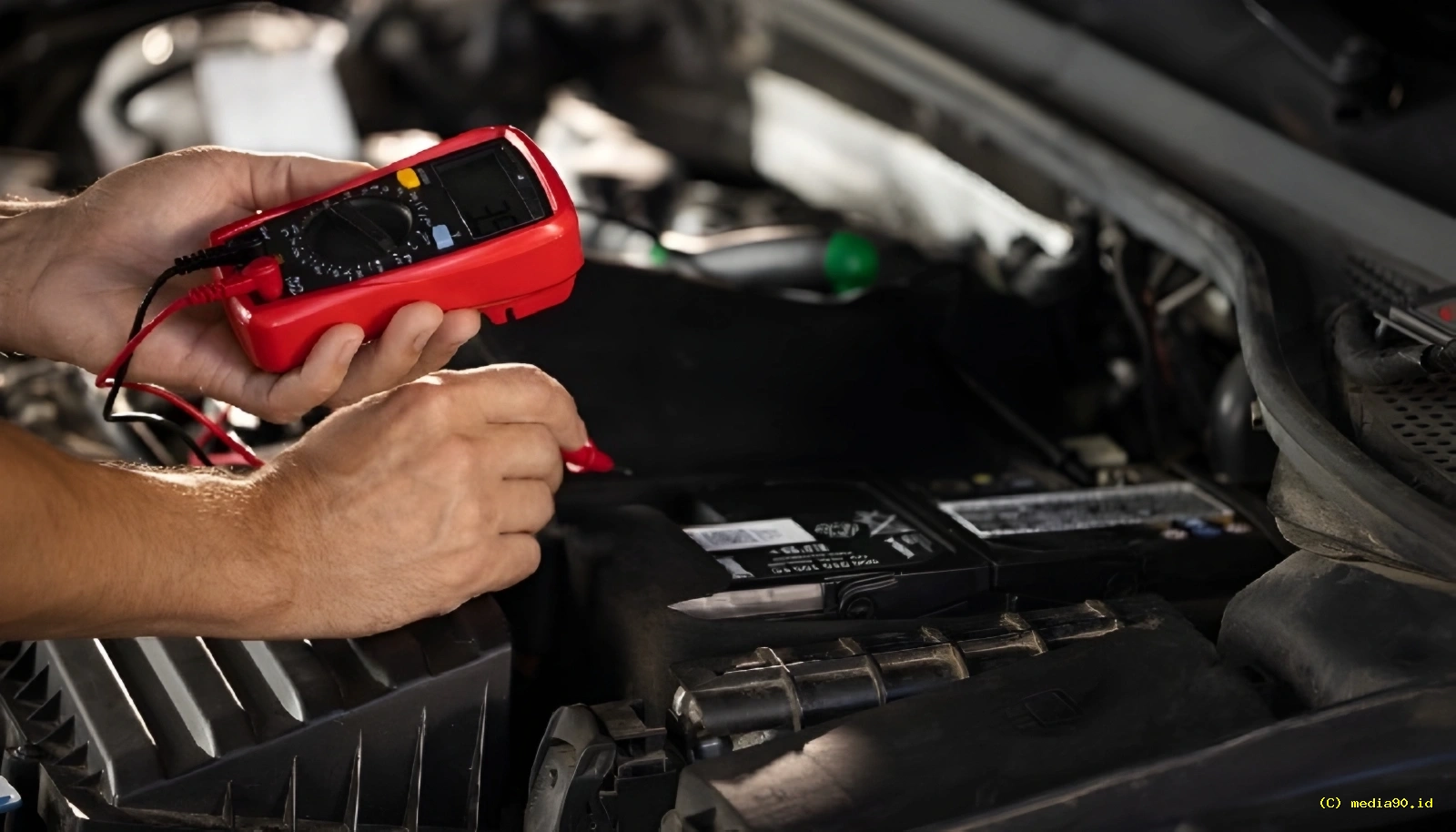

Salah satu penggunaan paling umum adalah memeriksa kondisi aki. Melalui pengukuran tegangan, teknisi dapat mengetahui apakah aki masih memiliki kondisi yang baik atau mulai mengalami penurunan performa.
Voltmeter juga dapat digunakan untuk memeriksa kinerja alternator. Komponen ini berfungsi mengisi kembali daya aki ketika mesin kendaraan bekerja.
Apabila tegangan yang dihasilkan sistem pengisian berada di luar spesifikasi, sejumlah masalah dapat muncul. Contohnya aki mudah tekor, lampu kendaraan menjadi redup, hingga mesin sulit dinyalakan.
Pemeriksaan menggunakan voltmeter secara berkala dapat membantu mendeteksi gangguan lebih awal sehingga potensi kerusakan yang lebih besar bisa diminimalkan.
Fungsi Voltmeter dalam Bidang Elektronik
Selain otomotif, voltmeter juga banyak digunakan dalam bidang elektronik.
Teknisi dapat memanfaatkan alat ini untuk memeriksa adaptor, power supply, baterai, hingga berbagai bagian pada rangkaian elektronik.
Pengukuran tegangan yang akurat membantu teknisi menemukan sumber masalah dengan lebih cepat. Cara ini dapat diterapkan ketika melakukan perbaikan berbagai perangkat, seperti televisi, komputer, speaker aktif, maupun peralatan elektronik rumah tangga.
Voltmeter juga dapat membantu memastikan perangkat memperoleh pasokan listrik sesuai dengan kebutuhan sehingga komponen dapat bekerja secara optimal.
Keunggulan Menggunakan Voltmeter
Membantu Diagnosis Kerusakan
Salah satu keunggulan utama voltmeter adalah membantu menemukan sumber gangguan pada sistem kelistrikan.
Melalui hasil pengukuran, teknisi dapat memperkirakan apakah masalah berasal dari sumber listrik, kabel, konektor, atau komponen tertentu.
Hal ini membuat proses diagnosis menjadi lebih efisien dan berpotensi menghemat waktu serta biaya perbaikan.
Penggunaan Relatif Mudah
Voltmeter termasuk alat ukur yang relatif mudah digunakan, terutama jenis digital yang menampilkan hasil dalam bentuk angka.
Pengguna pemula juga dapat mempelajari penggunaannya selama memahami fungsi probe, pemilihan skala, serta prosedur keselamatan dasar ketika bekerja dengan listrik.
Memiliki Akurasi Tinggi
Voltmeter modern umumnya mampu memberikan hasil pengukuran dengan tingkat akurasi yang baik.
Keakuratan tersebut penting karena hasil pengukuran dapat menjadi dasar dalam menentukan kondisi sebuah sistem kelistrikan maupun langkah perbaikan yang diperlukan.
Tips Menggunakan Voltmeter dengan Aman
Sebelum melakukan pengukuran, pastikan rentang tegangan yang dipilih sesuai dengan objek yang akan diperiksa.
Pemilihan skala yang tidak tepat dapat menyebabkan hasil pengukuran keliru atau bahkan berpotensi merusak alat ukur.
Selain itu, periksa kondisi probe dan kabel sebelum digunakan. Jangan menggunakan kabel yang bagian pelindungnya terkelupas atau rusak karena dapat meningkatkan risiko korsleting maupun sengatan listrik.
Untuk pengukuran pada sistem dengan tegangan tinggi, gunakan perlengkapan keselamatan yang sesuai dan jangan melakukan pengukuran jika tidak memiliki kompetensi yang memadai.
Kesimpulan
Fungsi voltmeter sangat penting dalam berbagai bidang, mulai dari otomotif, elektronik, hingga industri. Alat ini digunakan untuk mengukur tegangan atau beda potensial listrik sehingga pengguna dapat mengetahui kondisi suatu sistem secara lebih akurat.
Dengan memahami cara kerja, jenis, manfaat, dan prosedur penggunaannya, voltmeter dapat membantu proses diagnosis gangguan kelistrikan menjadi lebih cepat dan efisien.
Karena itu, voltmeter menjadi salah satu alat ukur yang penting bagi teknisi maupun pengguna yang sering berhubungan dengan sistem kelistrikan.
FAQ Fungsi Voltmeter
Apa fungsi voltmeter?
Fungsi voltmeter adalah mengukur tegangan atau beda potensial listrik antara dua titik dalam suatu rangkaian.
Mengapa voltmeter dipasang secara paralel?
Voltmeter dipasang secara paralel agar dapat mengukur tegangan antara dua titik tanpa mengganggu aliran arus listrik pada rangkaian secara signifikan.
Apa perbedaan voltmeter analog dan digital?
Voltmeter analog menggunakan jarum penunjuk dan skala, sedangkan voltmeter digital menampilkan hasil pengukuran dalam bentuk angka pada layar.
Apakah voltmeter bisa digunakan untuk mengecek aki mobil?
Ya. Voltmeter dapat digunakan untuk mengukur tegangan aki dan membantu mengetahui kondisi sistem kelistrikan kendaraan.
Berapa tegangan normal aki mobil?
Dalam kondisi mesin mati, aki mobil pada umumnya berada di kisaran 12,4–12,8 volt. Ketika mesin hidup, tegangan sistem pengisian umumnya berada di kisaran 13,7–14,7 volt.
